• 進階程式設計(以Swift為例)

人工智慧程式基礎-人體辨識篇

• 講義

• 人類嬰兒剛出生的前幾個月，視覺尚未發展成熟，眼睛還無法聚焦或分辨色彩，僅對光線明暗與移動變化有反應，到六個月以後，才逐漸分辨人與物，第一個學會辨識的，當然就是母親的臉。

  對高等生物而言，臉部辨識攸關生存，是視覺的首要任務。因此，當我們看一張圖片，最先聚焦的總是人臉，特別是眼睛的部位，這是我們生物遺傳的本能。

  電腦沒有生物本能，所有技能都靠後天學習，更精確地說，是靠程式設計師賦予智慧。但問題是，人類是如何辨識人臉呢？其中有明確的邏輯與規則嗎？恐怕我們自己也不清楚，但絕對不是一個像素一個像素去分析。

  因此，要讓只懂像素分析的電腦辨識人臉並沒有那麼簡單，經過數十年嘗試與努力才得以突破，目前辨識率已相當高。在技術上，人臉辨識可拆解成幾個步驟，首先要偵測人臉在圖片中的位置，其次偵測五官位置，接下來計算五官特徵，最後才能比對特徵、辨識身分。

  • 人臉偵測(Face Detection)

    本單元先學習人臉偵測，也就是找出人臉所在，大家一定都看過這種應用，當使用相機拍照時，若偵測到人臉，會自動加上外框當做焦點，類似下圖。

    插入一個圖

    上圖是本節範例程式執行結果，程式第一段函式「人臉偵測()」，用前一課相同寫法，(1) 以 VNDetectFaceRectanglesRequest() 產出「工作請求」，(2) 將圖片參數指定給「處理者」，(3) 呼叫 perform() 進行處理並將結果轉成 [VNFaceObservation] 觀測物件。

    import Vision

    func 人臉偵測(_ 圖片參數: UIImage) async throws -> [CGRect] {
        var 結果: [CGRect] = []
        let 工作請求 = VNDetectFaceRectanglesRequest()
        if let 影像 = 圖片參數.cgImage {
            let 處理者 = VNImageRequestHandler(cgImage: 影像)
            try 處理者.perform([工作請求])
            if let 處理結果 = 工作請求.results as? [VNFaceObservation] {
                print("處理結果：\(處理結果)")
                for 矩形 in 處理結果 {
                    結果.append(矩形.boundingBox)
                }
            }
        }
        if 結果.isEmpty { 結果.append(CGRect.zero) }
        print("回傳結果：\(結果)")
        return 結果
    }

    對我們寫程式來說，偵測人臉似乎不難（因為Apple原廠已經做好物件了），比較難的反而是怎麼畫出「外框」（術語稱為 “Bounding Box”，又稱邊界框或邊框）。

    上面函式回傳的結果是 [CGRect] 類型，也就是[第4單元第5課](https://www.notion.so/c343b2a903df4b62b363f1cfa3057162?pvs=21)介紹的「畫框」陣列，不過較特別的是，這裡用的是「正規化座標」。

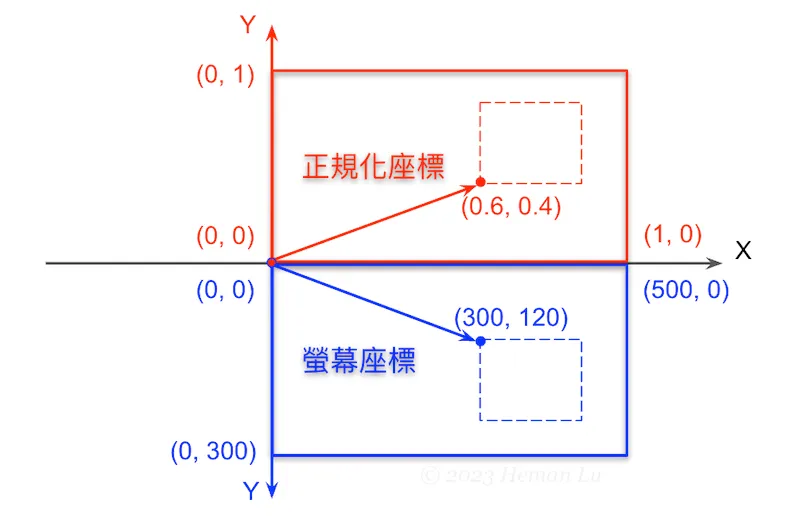

    「正規化座標」類似數學座標，以圖片左下角為座標原點(0, 0)，圖片寬、高之比例為(x, y)座標，與硬體設備無關；而「螢幕座標」是以圖片左上角為座標原點(0, 0)，以硬體設備的螢幕像素為(x, y)座標，如下圖所示。



    我們必須將正規化座標轉換為螢幕座標，才能用 Canvas 畫布繪製出來。

    在上面範例程式執行結果，傳回人臉外框(boundingBox)的正規化座標為：

    boundingBox=[0.333408, 0.372809, 0.339921, 0.339921]

    這4個數字對應CGRect物件的minX, minY, width, height4個屬性，表示外框「左下角」座標為(0.333408, 0.372809)、寬(width)為0.339921、高(height)為0.339921。

    這個比例是以底圖的寬、高為基礎，因此我們必須得到底圖的寬高尺寸，才能計算外框的螢幕座標，進而描繪外框。如下圖（假設圖寬、圖高各1000）：

    插入一個圖

    整個程式除了人臉偵測()、相簿單選()、臉部掃描()主視圖之外，我們還需要寫第4段程式「描繪外框()」：

    struct 描繪外框: View {
        let 正規化圖框: [CGRect]
        var body: some View {
            Canvas { 圖層, 尺寸 in
                print(尺寸)
                let 圖寬 = 尺寸.width
                let 圖高 = 尺寸.height
                var 畫筆 = Path()
                for 外框 in 正規化圖框 {
                    let 畫框 = CGRect(
                        x: 圖寬 * 外框.minX,
                        y: 圖高 * (1.0 - 外框.minY - 外框.height),
                        width: 圖寬 * 外框.width,
                        height: 圖高 * 外框.height)
                    畫筆.addRect(畫框)
                }
                圖層.stroke(畫筆, with: .color(.red), lineWidth: 3)
            }
        }
    }

    底圖尺寸一般可用 Canvas 圖層.resolve() 來取得，但這段程式並沒有用 resolve() 解析圖片，而是巧妙地在第3段套用到 .overlay()，讓底圖與視圖重疊，因此只要在 Canvas 取得視圖尺寸就是底圖尺寸。

    四段結合起來就是完整範例程式，不小心超過100行：

    // 5-2a Face Detection (boundingBox)
    // Created by Philip, Heman, Jean, 2023/02/20
    // Revised by jean, 2025/05/26
    import SwiftUI
    import PhotosUI
    import Vision

    // 第1段
    func 人臉偵測(_ 圖片參數: UIImage) async throws -> [CGRect] {
        var 結果: [CGRect] = []
        let 工作請求 = VNDetectFaceRectanglesRequest()
        if let 影像 = 圖片參數.cgImage {
            let 處理者 = VNImageRequestHandler(cgImage: 影像)
            try 處理者.perform([工作請求])
            if let 處理結果 = 工作請求.results as? [VNFaceObservation] {
                print("處理結果：\(處理結果)")
                for 矩形 in 處理結果 {
                    結果.append(矩形.boundingBox)
                }
            }
        }
        if 結果.isEmpty { 結果.append(CGRect.zero) }
        print("回傳結果：\(結果)")
        return 結果
    }

    // 第2段
    // Updated by Heman, 2024/12/24. 重新改寫
    struct 相簿單選: View {
        @State var 單選: PhotosPickerItem?
        @Binding var 圖片: UIImage?
        var body: some View {
            if 圖片 == nil {
                PhotosPicker(selection: $單選) {
                    VStack {
                        Image(systemName: "barcode.viewfinder")
                            .resizable()
                            .scaledToFit()
                        Text("請點選條碼照片")
                            .font(.title)
                    }
                }
                .photosPickerStyle(.inline)
                .photosPickerAccessoryVisibility(.hidden, edges: .leading)
                .onChange(of: 單選) { 選擇結果 in
                    Task {
                        do {
                            if let 原始資料 = try await 選擇結果?.loadTransferable(type: Data.self) {
                                if let 轉換圖片 = UIImage(data: 原始資料) {
                                    圖片 = 轉換圖片
                                }
                            }
                        } catch {
                            print("無法取得或轉換照片: \(error)")
                            圖片 = nil
                        }
                    }
                }
            } else {
                Image(uiImage: 圖片!)
                    .resizable()
                    .scaledToFit()
            }
        }
    }

    // 第3段：主視圖
    struct 臉部掃描: View {
        @State var 顯示字串 = ""
        @State var 外框陣列: [CGRect] = []
        @State var 相簿圖片: UIImage? = nil
        var body: some View {
            if 相簿圖片 == nil {
                相簿單選(圖片: $相簿圖片)
            } else {
                ZStack(alignment: .bottom) {
                    Image(uiImage: 相簿圖片!)
                        .resizable()
                        .scaledToFit()
                        .border(Color.secondary)
                        .opacity(0.5)
                        .overlay(描繪外框(正規化圖框: 外框陣列))
                        .task {
                            do {
                                外框陣列 = try await 人臉偵測(相簿圖片!)
                                for i in 外框陣列 {
                                    let 字串 = """
        -----臉部外框（正規化）-----
        外框左下角：\(i.origin)
        外框寬：\(i.width)
        外框高：\(i.height)\n
        """
                                    顯示字串.append(字串)
                                }
                            } catch {
                                print("掃描發生錯誤：\(error)")
                            }
                        }
                        .onTapGesture {
                            相簿圖片 = nil
                            外框陣列 = []
                            顯示字串 = ""
                        }
                    Text(顯示字串)
                        .foregroundColor(.cyan)
                        .background(Color.white.opacity(0.5))
                        .padding()
                }
            }
        }
    }

    // 第4段
    struct 描繪外框: View {
        let 正規化圖框: [CGRect]
        var body: some View {
            Canvas { 圖層, 尺寸 in
                print(尺寸)
                let 圖寬 = 尺寸.width
                let 圖高 = 尺寸.height
                var 畫筆 = Path()
                for 外框 in 正規化圖框 {
                    let 畫框 = CGRect(
                        x: 圖寬 * 外框.minX,
                        y: 圖高 * (1.0 - 外框.minY - 外框.height),
                        width: 圖寬 * 外框.width,
                        height: 圖高 * 外框.height)
                    畫筆.addRect(畫框)
                }
                圖層.stroke(畫筆, with: .color(.red), lineWidth: 3)
            }
        }
    }

    import PlaygroundSupport
    PlaygroundPage.current.setLiveView(臉部掃描())

    如果一張圖裡面偵測到多張人臉，也會畫出多個外框。

    插入一張圖



  • 人物貓狗辨識

    現在的相機除了具備人臉偵測的功能之外，通常也會在合照時偵測人像（全身或半身）以及貓狗寵物，一張照片若有可愛寵物點綴其中，就容易帶來歡樂氣氛。
    要辨識照片中的人像與寵物相當簡單，工作請求分別用 VNDetectHumanRectanglesRequest 以及 VNRecognizeAnimalsRequest 即可，我們仿照前一課範例5-1d，將這兩個工作請求一起交給處理者，再分別取得辨識出來的外框座標：

    import Vision

    // 第1段
    func 人與貓狗辨識(_ 圖片參數: UIImage) async throws -> [CGRect] {
        var 結果: [CGRect] = []
        let 人體外框 = VNDetectHumanRectanglesRequest()
        let 貓狗辨識 = VNRecognizeAnimalsRequest()
        if let 影像 = 圖片參數.cgImage {
            let 處理者 = VNImageRequestHandler(cgImage: 影像)
            try 處理者.perform([人體外框, 貓狗辨識])
            if let 處理結果 = 人體外框.results as? [VNHumanObservation] {
                print("人體外框：\(處理結果)")
                for 人體 in 處理結果 {
                    結果.append(人體.boundingBox)
                }
            }
            if let 處理結果 = 貓狗辨識.results as? [VNRecognizedObjectObservation] {
                print("貓狗辨識: \(處理結果)")
                for 貓狗 in 處理結果 {
                    結果.append(貓狗.boundingBox)
                }
            }
        }
        if 結果.isEmpty { 結果.append(CGRect.zero) }
        print("回傳結果：\(結果)")
        return 結果
    }

    這段函式回傳值是正規化的畫框陣列 [CGRect]，與上一節相同，因此可沿用上個範例5-2a第4段「描繪外框」視圖，完全不用改。

    另外，考慮有些讀者的相簿中，不見得有貓狗照片，為了省掉從網路抓圖匯入相簿的麻煩，我們再寫個第5段「網址抓圖」，在文字框中輸入圖片網址，用程式下載以供辨識之用：

    import SwiftUI

    // 第5段
    struct 網址抓圖: View {
        @Binding var 圖片: UIImage?
        @State var 網址: String = ""
        var body: some View {
            ZStack {
                Rectangle()
                    .foregroundColor(.gray.opacity(0.5))
                    .frame(height: 50)
                HStack {
                    Image(systemName: "photo.fill")
                        .font(.system(size: 24))
                    TextField("輸入圖片網址", text: $網址, prompt: Text("https://"))
                        .font(.system(size: 20))
                        .background(Color.white)
                        .textFieldStyle(.roundedBorder)
                        .cornerRadius(5.0)
                        .onChange(of: 網址) { 新網址 in
                            Task {
                                if let myURL = URL(string: 新網址) {
                                    let (原始資料, _) = try await URLSession.shared.data(from: myURL)
                                    if let 格式轉換 = UIImage(data: 原始資料) {
                                        圖片 = 格式轉換
                                    } else {
                                        print("非圖片網址，請重新輸入。")
                                    }
                                } else {
                                    print("網址格式錯誤，請重新輸入。")
                                }
                            }
                        }
                }
                .padding()
            }
        }
    }

    文字輸入框 TextField() 的寫法，是參考[第3單元第3課3-3b](https://www.mobile01.com/topicdetail.php?f=482&t=6453587#83083772)寫過的搜尋框，輸入網址後，利用 URLSession.shared.data() 下載圖片（這部份可參考[第4單元4-9a範例](https://www.notion.so/e143308f9284453681ffb95e343b89aa?pvs=21)），最後用 @Binding 將圖片傳回（仿照「相簿單選」）。

    現在我們圖片來源有兩個，一是從自己的相簿選取（第2段「相簿單選」），二由網路下載(第5段「網址抓圖」)。

    如此一來，第3段主視圖「照片掃描」需稍加變更，將第5段「網址抓圖」放在最上面，一直都會顯示；原來的第2段「相簿單選」則只有在「相簿圖片 == nil」時才會顯示。兩者都用「$相簿圖片」雙向傳遞參數：

    // 第3段：主視圖
    struct 照片掃描: View {
        @State var 外框陣列: [CGRect] = []
        @State var 相簿圖片: UIImage? = nil
        var body: some View {
            網址抓圖(圖片: $相簿圖片)                   // 第5段
                .onChange(of: 相簿圖片) { 新圖片 in
                    外框陣列 = []
                    Task {
                        do {
                            外框陣列 = try await 人與貓狗辨識(新圖片 ?? UIImage())    // 第1段
                        } catch {
                            print("無法辨識圖片：\(error)")
                        }
                    }
                }
            Spacer()
            if 相簿圖片 == nil {
                相簿單選(圖片: $相簿圖片)               // 第2段
            } else {
                ZStack {
                    Image(uiImage: 相簿圖片!)
                        .resizable()
                        .scaledToFit()
                        .border(Color.secondary)
                        .opacity(0.5)
                        .overlay(描繪外框(正規化圖框: 外框陣列))    // 第4段
                        .onTapGesture {
                            相簿圖片 = nil
                            外框陣列 = []
                        }
                    if 外框陣列.isEmpty {
                        ProgressView()
                            .scaleEffect(2.5)
                    }
                }
            }
            Spacer()
        }
    }

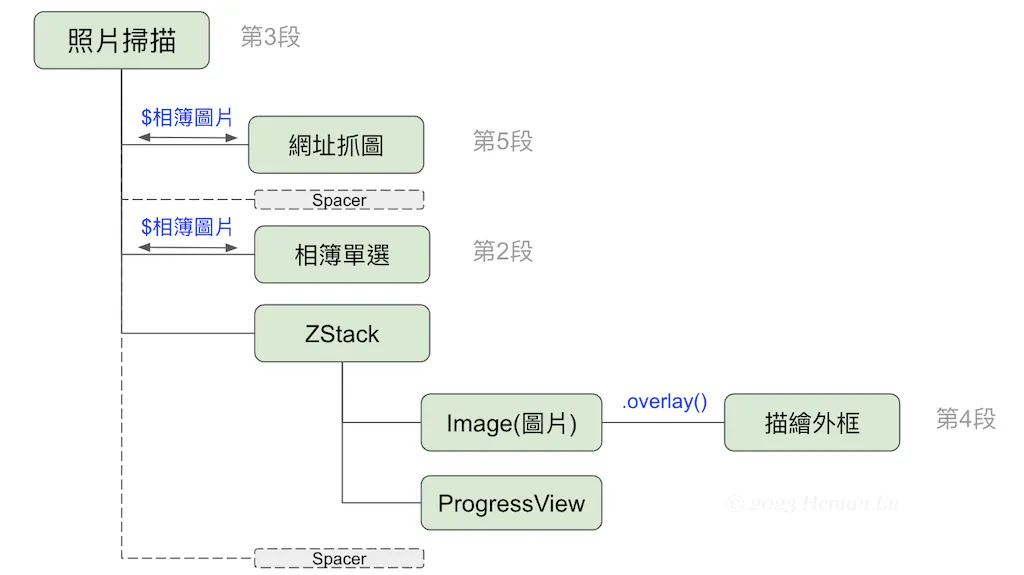

    從這第3段「照片掃描」程式碼可以分析視圖階層如下，「網址抓圖」或「相簿單選」都可取得照片，以更新「相簿圖片」狀態變數：



    這其中「相簿單選」與ZStack/Image（顯示圖片）是以 if-else 二選一，所以執行畫面主要分成兩部分，上方是「網址抓圖」文字框，下方是「相簿單選」或Image(圖片)，圖片上層再加 ProgressView 或外框。執行畫面如下：



    注意上面視圖階層中，並未標註第1段函式「人與貓狗辨識()」，想想看，應該在哪個視圖呼叫辨識函式比較好？這其實是本節最關鍵的地方。

    當然，範例程式裡面已經有答案，但是請務必與上一節範例程式（5-2a 第3段）比較一下差異，為什麼上一節在 Image 用 .task 呼叫辨識函式，本節要改到「網路抓圖」用 .onChange 呢？請想一想，動手修改做實驗，看看結果如何。

    現在完整的範例程式共有5段，雖然稍長一些，但每一段都從過去範例修改過來，理解並不難，第2, 4, 5段還可重複使用，幾乎不必再修改：

    // 5-2b Human bodies, cats and dogs Detection (boundingBox)
    // Created by Philip, Heman, Jean, 2023/02/24
    // Revised by Jean, 2025/05/26
    import SwiftUI
    import PhotosUI
    import Vision

    // 第1段
    func 人與貓狗辨識(_ 圖片參數: UIImage) async throws -> [CGRect] {
        var 結果: [CGRect] = []
        let 人體外框 = VNDetectHumanRectanglesRequest()
        let 貓狗辨識 = VNRecognizeAnimalsRequest()
        if let 影像 = 圖片參數.cgImage {
            let 處理者 = VNImageRequestHandler(cgImage: 影像)
            try 處理者.perform([人體外框, 貓狗辨識])
            if let 處理結果 = 人體外框.results as? [VNHumanObservation] {
                print("人體外框：\(處理結果)")
                for 人體 in 處理結果 {
                    結果.append(人體.boundingBox)
                }
            }
            if let 處理結果 = 貓狗辨識.results as? [VNRecognizedObjectObservation] {
                print("貓狗辨識: \(處理結果)")
                for 貓狗 in 處理結果 {
                    結果.append(貓狗.boundingBox)
                }
            }
        }
        if 結果.isEmpty { 結果.append(CGRect.zero) }
        print("回傳結果：\(結果)")
        return 結果
    }

    // 第2段
    // Updated by Heman, 2024/12/24. 重新改寫
    struct 相簿單選: View {
        @State var 單選: PhotosPickerItem?
        @Binding var 圖片: UIImage?
        var body: some View {
            if 圖片 == nil {
                PhotosPicker(selection: $單選) {
                    VStack {
                        Image(systemName: "barcode.viewfinder")
                            .resizable()
                            .scaledToFit()
                        Text("請點選條碼照片")
                            .font(.title)
                    }
                }
                .photosPickerStyle(.inline)
                .photosPickerAccessoryVisibility(.hidden, edges: .leading)
                .onChange(of: 單選) { 選擇結果 in
                    Task {
                        do {
                            if let 原始資料 = try await 選擇結果?.loadTransferable(type: Data.self) {
                                if let 轉換圖片 = UIImage(data: 原始資料) {
                                    圖片 = 轉換圖片
                                }
                            }
                        } catch {
                            print("無法取得或轉換照片: \(error)")
                            圖片 = nil
                        }
                    }
                }
            } else {
                Image(uiImage: 圖片!)
                    .resizable()
                    .scaledToFit()
            }
        }
    }

    // 第3段：主視圖
    struct 照片掃描: View {
        @State var 外框陣列: [CGRect] = []
        @State var 相簿圖片: UIImage? = nil
        var body: some View {
            網址抓圖(圖片: $相簿圖片)                   // 第5段
                .onChange(of: 相簿圖片) { 新圖片 in
                    外框陣列 = []
                    Task {
                        do {
                            外框陣列 = try await 人與貓狗辨識(新圖片 ?? UIImage())    // 第1段
                        } catch {
                            print("無法辨識圖片：\(error)")
                        }
                    }
                }
            Spacer()
            if 相簿圖片 == nil {
                相簿單選(圖片: $相簿圖片)               // 第2段
            } else {
                ZStack {
                    Image(uiImage: 相簿圖片!)
                        .resizable()
                        .scaledToFit()
                        .border(Color.secondary)
                        .opacity(0.5)
                        .overlay(描繪外框(正規化圖框: 外框陣列))    // 第4段
                        .onTapGesture {
                            相簿圖片 = nil
                            外框陣列 = []
                        }
                    if 外框陣列.isEmpty {
                        ProgressView()
                            .scaleEffect(2.5)
                    }
                }
            }
            Spacer()
        }
    }

    // 第4段
    struct 描繪外框: View {
        let 正規化圖框: [CGRect]
        var body: some View {
            Canvas { 圖層, 尺寸 in
                // print(尺寸)
                let 圖寬 = 尺寸.width
                let 圖高 = 尺寸.height
                var 畫筆 = Path()
                for 外框 in 正規化圖框 {
                    let 畫框 = CGRect(
                        x: 圖寬 * 外框.minX,
                        y: 圖高 * (1.0 - 外框.minY - 外框.height),
                        width: 圖寬 * 外框.width,
                        height: 圖高 * 外框.height)
                    畫筆.addRect(畫框)
                }
                圖層.stroke(畫筆, with: .color(.red), lineWidth: 3)
            }
        }
    }

    // 第5段
    struct 網址抓圖: View {
        @Binding var 圖片: UIImage?
        @State var 網址: String = ""
        var body: some View {
            ZStack {
                Rectangle()
                    .foregroundColor(.gray.opacity(0.5))
                    .frame(height: 50)
                HStack {
                    Image(systemName: "photo.fill")
                        .font(.system(size: 24))
                    TextField("輸入圖片網址", text: $網址, prompt: Text("https://"))
                        .font(.system(size: 20))
                        .background(Color.white)
                        .textFieldStyle(.roundedBorder)
                        .cornerRadius(5.0)
                        .onChange(of: 網址) { 新網址 in
                            Task {
                                if let myURL = URL(string: 新網址) {
                                    let (原始資料, _) = try await URLSession.shared.data(from: myURL)
                                    if let 格式轉換 = UIImage(data: 原始資料) {
                                        圖片 = 格式轉換
                                    } else {
                                        print("非圖片網址，請重新輸入。")
                                    }
                                } else {
                                    print("網址格式錯誤，請重新輸入。")
                                }
                            }
                        }
                }
                .padding()
            }
        }
    }

    import PlaygroundSupport
    PlaygroundPage.current.setLiveView(照片掃描())



  • 人體細部辨識

    上一課我們利用AI視覺辨識人臉、人體與貓狗，取得外框範圍在圖片中的相對位置，這個外框範圍稱為 Bounding Box，是視覺辨識的第一步，也是最重要的一步，如果Bounding Box沒找出來或找錯位置，後面細部辨識就無用武之地了。

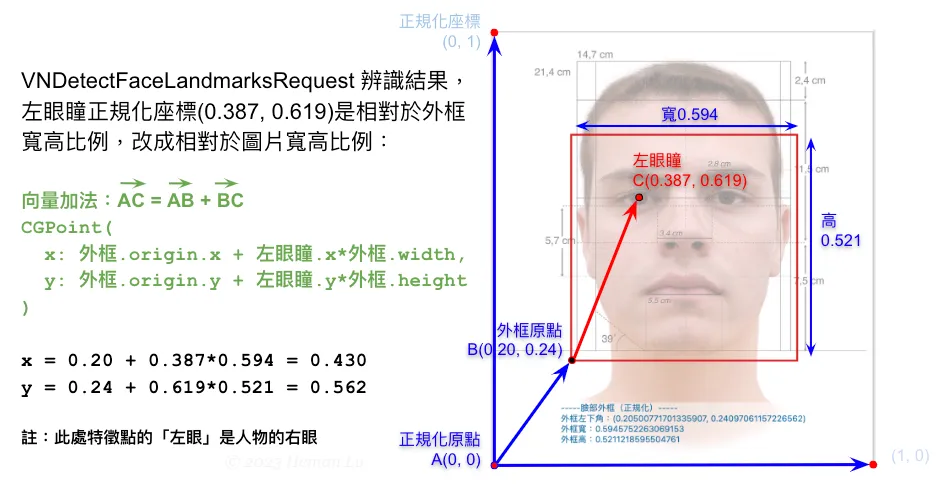

    如果人臉範圍正確框出，接下來就可進一步辨識臉部五官，使用的工作請求為 VNDetectFaceLandmarksRequest，Landmark 是「地標」的意思，Face Landmarks 就是指眼、耳、鼻、口等臉部特徵。

    依照前一課的程式段落，可將第1段程式改寫成「臉部五官辨識()」函式：

    import Vision

    // 第1段
    func 臉部五官辨識(_ 圖片參數: UIImage) async throws -> [CGPoint] {
        var 結果: [CGPoint] = []
        let 工作請求 = VNDetectFaceLandmarksRequest()
        if let 影像 = 圖片參數.cgImage {
            let 處理者 = VNImageRequestHandler(cgImage: 影像)
            try 處理者.perform([工作請求])
            if let 處理結果 = 工作請求.results {    // 不需要再寫 as? [VNFaceObservation]
                print("處理結果：\(處理結果)")
                for 臉部 in 處理結果 {
                    let 外框 = 臉部.boundingBox    // 以圖片寬高比例的正規化座標
                    if let 五官位置 = 臉部.landmarks {    // 以外框寬高比例的正規化座標
                        let 所有特徵點 = 五官位置.allPoints!.normalizedPoints.map { 各點 in
                            CGPoint(    // 改成圖片寬高比例的正規化座標
                                x: 外框.origin.x + 各點.x * 外框.width,
                                y: 外框.origin.y + 各點.y * 外框.height)
                        }
                        結果 = 結果 + 所有特徵點
                    }
                }
            }
        }
        if 結果.isEmpty { 結果.append(CGPoint.zero) }
        print("回傳結果：\(結果)")
        return 結果
    }

    VNDetectFaceLandmarksRequest 傳回的辨識結果，包含76個特徵點，也就是76個點座標，仍採用正規化座標，但不一樣的是，此處的寬高比例是以「外框(boundingBox)」為基準，而不是圖片寬高。轉換成圖片寬高比例的算法如下圖：



    為什麼要轉換成圖片寬高的正規化座標？因為這樣就可以沿用上一課「描繪外框」的相同技巧來畫出所有特徵點。要取得並轉換所有特徵點的正規化座標，關鍵程式碼如下：

    let 外框 = 臉部.boundingBox    // 以圖片寬高比例的正規化座標
    if let 五官位置 = 臉部.landmarks {    // 以外框寬高比例的正規化座標
        let 所有特徵點 = 五官位置.allPoints!.normalizedPoints.map { 各點 in
            CGPoint(    // 改成圖片寬高比例的正規化座標
                x: 外框.origin.x + 各點.x * 外框.width,
                y: 外框.origin.y + 各點.y * 外框.height)
        }
        結果 = 所有特徵點
    }

    用「五官位置.allPoints」即可取得所有76個特徵點，這些特徵點細分成12組，每組可個別取出，只要將 allPoints 改成其他屬性名稱即可，包括：

    .faceContour: 17點，臉頰輪廓

    .leftEye: 6點，左眼輪廓

    .rightEye: 6點，右眼輪廓

    .leftPupil: 1點，左眼瞳

    .rightPupil: 1點，右眼瞳

    .leftEyebrow: 6點，左眉

    .rightEyebrow: 6點，右眉

    .nose: 8點，鼻子輪廓

    .noseCrest: 6點，鼻樑與鼻翼

    .medianLine: 10點，臉部中線（眉心到下巴）

    .outerLips: 14點，嘴唇外緣

    .innerLips: 6點，嘴唇內緣

    注意這裡的左右與我們的習慣相反，通常我們說「左眼」是指照片人物的左眼，但這裡是指靠照片(畫面)左側的眼睛（其實是人物的右眼）。

    我們已經熟悉相對於圖片寬高的正規化座標，在此可以仿照上一課範例程式的第4段「描繪外框」，改成「描繪特徵點」，利用 Canvas 畫布，在每一點畫出一個半徑3(點)的紅色實心圓：

    // 第4段
    struct 描繪特徵點: View {
        let 正規化點陣列: [CGPoint]
        var body: some View {
            Canvas { 圖層, 尺寸 in
                // print(尺寸)
                let 圖寬 = 尺寸.width
                let 圖高 = 尺寸.height
                var 畫筆 = Path()
                for 單點 in 正規化點陣列 {
                    let 點座標 = CGPoint(
                        x: 圖寬 * 單點.x,
                        y: 圖高 - 圖高 * 單點.y)
                    畫筆.move(to: 點座標)
                    畫筆.addArc(
                        center: 點座標,
                        radius: 3.0,
                        startAngle: .zero,
                        endAngle: .degrees(360),
                        clockwise: false)
                }
                圖層.fill(畫筆, with: .color(.red))
            }
        }
    }

    執行結果會在臉部畫出76個特徵點，如下圖：

    插入一個圖

    5段完整的程式碼如下，其中第2, 3, 5段幾乎都不需要更改：

    // 5-3a Face Landmarks Detection (76 Points)
    // Created by Philip, Heman, Jean, 2023/03/04
    // Revised by jean, 2025/05/26
    import SwiftUI
    import PhotosUI
    import Vision

    // 第1段
    func 臉部五官辨識(_ 圖片參數: UIImage) async throws -> [CGPoint] {
        var 結果: [CGPoint] = []
        let 工作請求 = VNDetectFaceLandmarksRequest()
        if let 影像 = 圖片參數.cgImage {
            let 處理者 = VNImageRequestHandler(cgImage: 影像)
            try 處理者.perform([工作請求])
            if let 處理結果 = 工作請求.results {    // 不需要再寫 as? [VNFaceObservation]
                print("處理結果：\(處理結果)")
                for 臉部 in 處理結果 {
                    let 外框 = 臉部.boundingBox    // 以圖片寬高比例的正規化座標
                    if let 五官位置 = 臉部.landmarks {    // 以外框寬高比例的正規化座標
                        let 所有特徵點 = 五官位置.allPoints!.normalizedPoints.map { 各點 in
                            CGPoint(    // 改成圖片寬高比例的正規化座標
                                x: 外框.origin.x + 各點.x * 外框.width,
                                y: 外框.origin.y + 各點.y * 外框.height)
                        }
                        結果 = 結果 + 所有特徵點
                    }
                }
            }
        }
        if 結果.isEmpty { 結果.append(CGPoint.zero) }
        print("回傳結果：\(結果)")
        return 結果
    }

    // 第2段
    // Updated by Heman, 2024/12/24. 重新改寫
    struct 相簿單選: View {
        @State var 單選: PhotosPickerItem?
        @Binding var 圖片: UIImage?
        var body: some View {
            if 圖片 == nil {
                PhotosPicker(selection: $單選) {
                    VStack {
                        Image(systemName: "barcode.viewfinder")
                            .resizable()
                            .scaledToFit()
                        Text("請點選條碼照片")
                            .font(.title)
                    }
                }
                .photosPickerStyle(.inline)
                .photosPickerAccessoryVisibility(.hidden, edges: .leading)
                .onChange(of: 單選) { 選擇結果 in
                    Task {
                        do {
                            if let 原始資料 = try await 選擇結果?.loadTransferable(type: Data.self) {
                                if let 轉換圖片 = UIImage(data: 原始資料) {
                                    圖片 = 轉換圖片
                                }
                            }
                        } catch {
                            print("無法取得或轉換照片: \(error)")
                            圖片 = nil
                        }
                    }
                }
            } else {
                Image(uiImage: 圖片!)
                    .resizable()
                    .scaledToFit()
            }
        }
    }

    // 第3段
    struct 照片掃描: View {
        @State var 點座標陣列: [CGPoint] = []
        @State var 相簿圖片: UIImage? = nil
        var body: some View {
            網址抓圖(圖片: $相簿圖片)                   // 第5段
                .onChange(of: 相簿圖片) { 新圖片 in
                    點座標陣列 = []
                    Task {
                        do {
                            點座標陣列 = try await 臉部五官辨識(新圖片 ?? UIImage())    // 第1段
                        } catch {
                            print("無法辨識圖片：\(error)")
                        }
                    }
                }
            Spacer()
            if 相簿圖片 == nil {
                相簿單選(圖片: $相簿圖片)               // 第2段
            } else {
                ZStack() {
                    Image(uiImage: 相簿圖片!)
                        .resizable()
                        .scaledToFit()
                        .border(Color.secondary)
                        .opacity(0.5)    // 將圖片淡化作為底圖
                        .overlay(描繪特徵點(正規化點陣列: 點座標陣列))    // 第4段
                        .onTapGesture {
                            相簿圖片 = nil
                            點座標陣列 = []
                        }
                    if 點座標陣列.isEmpty {
                        ProgressView()
                            .scaleEffect(2.5)
                    }
                }
            }
            Spacer()
        }
    }

    // 第4段
    struct 描繪特徵點: View {
        let 正規化點陣列: [CGPoint]
        var body: some View {
            Canvas { 圖層, 尺寸 in
                // print(尺寸)
                let 圖寬 = 尺寸.width
                let 圖高 = 尺寸.height
                var 畫筆 = Path()
                for 單點 in 正規化點陣列 {
                    let 點座標 = CGPoint(
                        x: 圖寬 * 單點.x,
                        y: 圖高 - 圖高 * 單點.y)
                    畫筆.move(to: 點座標)
                    畫筆.addArc(
                        center: 點座標,
                        radius: 3.0,
                        startAngle: .zero,
                        endAngle: .degrees(360),
                        clockwise: false)
                }
                圖層.fill(畫筆, with: .color(.red))
            }
        }
    }

    // 第5段
    struct 網址抓圖: View {
        @Binding var 圖片: UIImage?
        @State var 網址: String = ""
        var body: some View {
            ZStack {
                Rectangle()
                    .foregroundColor(.gray.opacity(0.5))
                    .frame(height: 50)
                HStack {
                    Image(systemName: "photo.fill")
                        .font(.system(size: 24))
                    TextField("輸入圖片網址", text: $網址, prompt: Text("https://"))
                        .font(.system(size: 20))
                        .background(Color.white)
                        .textFieldStyle(.roundedBorder)
                        .cornerRadius(5.0)
                        .onChange(of: 網址) { 新網址 in
                            Task {
                                if let myURL = URL(string: 新網址) {
                                    let (原始資料, _) = try await URLSession.shared.data(from: myURL)
                                    if let 格式轉換 = UIImage(data: 原始資料) {
                                        圖片 = 格式轉換
                                    } else {
                                        print("非圖片網址，請重新輸入。")
                                    }
                                } else {
                                    print("網址格式錯誤，請重新輸入。")
                                }
                            }
                        }
                }
                .padding()
            }
        }
    }

    import PlaygroundSupport
    PlaygroundPage.current.setLiveView(照片掃描())



  • 身體姿態辨識

    上一節我們學會辨識臉部細節，取得76個特徵點，據此可做出身分識別或臉部表情相關應用。本節我們將學習辨識全身肢體動作，需要多少特徵點呢？其實只要19個特徵點，就能判別一個人舉手投足或站坐蹲臥等姿態，甚至進一步分析運動員或健身教練的動作。

    全身19個特徵點如下圖所示，我們身體是左右對稱，左右兩側分別有眼、耳、肩、肘、腕、臀、膝、踝等8個部位，身體中線只取鼻、頸、臍等3個位置，合計19個特徵點，如下圖。



    辨識身體姿態的第1段程式如同前一節，工作請求換成 VNDetectHumanBodyPoseRequest，關鍵字Pose 是姿勢、姿態的意思。程式碼如下，函式將回傳特徵點的正規化座標 [CGPoint]：

    import Vision

    // 第1段
    func 身體姿態辨識(_ 圖片參數: UIImage) async throws -> [CGPoint] {
        var 結果: [CGPoint] = []
        let 工作請求 = VNDetectHumanBodyPoseRequest()
        if let 影像 = 圖片參數.cgImage {
            let 處理者 = VNImageRequestHandler(cgImage: 影像)
            try 處理者.perform([工作請求])
            if let 處理結果 = 工作請求.results {    // as? [VNHumanBodyPoseObservation]
                print("處理結果：\(處理結果)")
                for 軀體 in 處理結果 {
                    let 所有特徵點 = try 軀體.recognizedPoints(.all)
                    let 全身關節: [VNHumanBodyPoseObservation.JointName] = [
                        .leftEye, .leftEar, .leftShoulder, .leftElbow,
                        .leftWrist, .leftHip, .leftKnee, .leftAnkle,
                        .nose, .neck, .root,
                        .rightEye, .rightEar, .rightShoulder, .rightElbow,
                        .rightWrist, .rightHip, .rightKnee, .rightAnkle
                    ]
                    for i in 全身關節 {
                        if let 特徵點 = 所有特徵點[i] {
                            if 特徵點.confidence > 0 {
                                結果.append(特徵點.location)    // 正規化座標
                            }
                        }
                    }
                }
            }
        }
        if 結果.isEmpty { 結果.append(CGPoint.zero) }
        print("回傳結果：\(結果)")
        return 結果
    }

    注意這裡如何取得所有特徵點的座標，與上一節稍有不同，當我們執行：

    let 所有特徵點 = try 軀體.recognizedPoints(.all)

    並不是直接取得所有特徵點的座標陣列，而是一個特殊的資料結構，稱為字典(dictionary)，字典和陣列類似，差別在於字典可用任何資料類型當索引，若不了解沒關係，可參考下一節語法說明。
    在此段函式中，辨識結果的字典是以19個特徵點的名稱當索引，例如，用「所有辨識點[.leftEye]」可取得左眼特徵點的資料（裡面包含 confidence 信心度與 location 點座標）。
    因此，我們將19個特徵點名稱全部列出來，然後逐一當做索引，即可取得身體所有特徵點資料，如果該點信心度 confidence > 0，表示資料有效，就將其正規化座標 location 加入結果陣列中回傳，這段程式碼如下：

    let 全身關節: [VNHumanBodyPoseObservation.JointName] = [
        .leftEye, .leftEar, .leftShoulder, .leftElbow,
        .leftWrist, .leftHip, .leftKnee, .leftAnkle,
        .nose, .neck, .root,
        .rightEye, .rightEar, .rightShoulder, .rightElbow,
        .rightWrist, .rightHip, .rightKnee, .rightAnkle
    ]
    for i in 全身關節 {
        if let 特徵點 = 所有特徵點[i] {
            if 特徵點.confidence > 0 {
                結果.append(特徵點.location)    // 正規化座標
            }
        }
    }

    實際執行發現，有些特徵點被擋住或在畫面之外，信心度就會下降，若完全看不到也無法推測，信心度就變成0，這些點就不必回傳。

    寫好第1段之後，基本就算完工了，後面4段均可沿用上一節，執行結果如下圖（圖片來源網址請參考附註），相當有趣：

    插入二張圖




    完整程式碼如下：

    // 5-3b Human Body Pose Detection
    // Created by Philip, Heman, Jean, 2023/03/06
    // Revised by Jean, 2025/05/26
    import SwiftUI
    import PhotosUI
    import Vision

    // 第1段
    func 身體姿態辨識(_ 圖片參數: UIImage) async throws -> [CGPoint] {
        var 結果: [CGPoint] = []
        let 工作請求 = VNDetectHumanBodyPoseRequest()
        if let 影像 = 圖片參數.cgImage {
            let 處理者 = VNImageRequestHandler(cgImage: 影像)
            try 處理者.perform([工作請求])
            if let 處理結果 = 工作請求.results {    // as? [VNHumanBodyPoseObservation]
                print("處理結果：\(處理結果)")
                for 軀體 in 處理結果 {
                    let 所有特徵點 = try 軀體.recognizedPoints(.all)
                    let 全身關節: [VNHumanBodyPoseObservation.JointName] = [
                        .leftEye, .leftEar, .leftShoulder, .leftElbow,
                        .leftWrist, .leftHip, .leftKnee, .leftAnkle,
                        .nose, .neck, .root,
                        .rightEye, .rightEar, .rightShoulder, .rightElbow,
                        .rightWrist, .rightHip, .rightKnee, .rightAnkle
                    ]
                    for i in 全身關節 {
                        if let 特徵點 = 所有特徵點[i] {
                            if 特徵點.confidence > 0 {
                                結果.append(特徵點.location)    // 正規化座標
                            }
                        }
                    }
                }
            }
        }
        if 結果.isEmpty { 結果.append(CGPoint.zero) }
        print("回傳結果：\(結果)")
        return 結果
    }

    // 第2段
    // Updated by Heman, 2024/12/24. 重新改寫
    struct 相簿單選: View {
        @State var 單選: PhotosPickerItem?
        @Binding var 圖片: UIImage?
        var body: some View {
            if 圖片 == nil {
                PhotosPicker(selection: $單選) {
                    VStack {
                        Image(systemName: "barcode.viewfinder")
                            .resizable()
                            .scaledToFit()
                        Text("請點選條碼照片")
                            .font(.title)
                    }
                }
                .photosPickerStyle(.inline)
                .photosPickerAccessoryVisibility(.hidden, edges: .leading)
                .onChange(of: 單選) { 選擇結果 in
                    Task {
                        do {
                            if let 原始資料 = try await 選擇結果?.loadTransferable(type: Data.self) {
                                if let 轉換圖片 = UIImage(data: 原始資料) {
                                    圖片 = 轉換圖片
                                }
                            }
                        } catch {
                            print("無法取得或轉換照片: \(error)")
                            圖片 = nil
                        }
                    }
                }
            } else {
                Image(uiImage: 圖片!)
                    .resizable()
                    .scaledToFit()
            }
        }
    }

    // 第3段
    struct 照片掃描: View {
        @State var 點座標陣列: [CGPoint] = []
        @State var 相簿圖片: UIImage? = nil
        var body: some View {
            網址抓圖(圖片: $相簿圖片)                   // 第5段
                .onChange(of: 相簿圖片) { 新圖片 in
                    點座標陣列 = []
                    Task {
                        do {
                            點座標陣列 = try await 身體姿態辨識(新圖片 ?? UIImage())    // 第1段
                        } catch {
                            print("無法辨識圖片：\(error)")
                        }
                    }
                }
            Spacer()
            if 相簿圖片 == nil {
                相簿單選(圖片: $相簿圖片)               // 第2段
            } else {
                ZStack() {
                    Image(uiImage: 相簿圖片!)
                        .resizable()
                        .scaledToFit()
                        .border(Color.secondary)
                        .opacity(0.5)    // 將圖片淡化作為底圖
                        .overlay(描繪特徵點(正規化點陣列: 點座標陣列))    // 第4段
                        .onTapGesture {
                            相簿圖片 = nil
                            點座標陣列 = []
                        }
                    if 點座標陣列.isEmpty {
                        ProgressView()
                            .scaleEffect(2.5)
                    }
                }
            }
            Spacer()
        }
    }

    // 第4段
    struct 描繪特徵點: View {
        let 正規化點陣列: [CGPoint]
        var body: some View {
            Canvas { 圖層, 尺寸 in
                // print(尺寸)
                let 圖寬 = 尺寸.width
                let 圖高 = 尺寸.height
                var 畫筆 = Path()
                for 單點 in 正規化點陣列 {
                    let 點座標 = CGPoint(
                        x: 圖寬 * 單點.x,
                        y: 圖高 - 圖高 * 單點.y)
                    畫筆.move(to: 點座標)
                    畫筆.addArc(
                        center: 點座標,
                        radius: 3.0,
                        startAngle: .zero,
                        endAngle: .degrees(360),
                        clockwise: false)
                }
                圖層.fill(畫筆, with: .color(.red))
            }
        }
    }

    // 第5段
    struct 網址抓圖: View {
        @Binding var 圖片: UIImage?
        @State var 網址: String = ""
        var body: some View {
            ZStack {
                Rectangle()
                    .foregroundColor(.gray.opacity(0.5))
                    .frame(height: 50)
                HStack {
                    Image(systemName: "photo.fill")
                        .font(.system(size: 24))
                    TextField("輸入圖片網址", text: $網址, prompt: Text("https://"))
                        .font(.system(size: 20))
                        .background(Color.white)
                        .textFieldStyle(.roundedBorder)
                        .cornerRadius(5.0)
                        .onChange(of: 網址) { 新網址 in
                            Task {
                                if let myURL = URL(string: 新網址) {
                                    let (原始資料, _) = try await URLSession.shared.data(from: myURL)
                                    if let 格式轉換 = UIImage(data: 原始資料) {
                                        圖片 = 格式轉換
                                    } else {
                                        print("非圖片網址，請重新輸入。")
                                    }
                                } else {
                                    print("網址格式錯誤，請重新輸入。")
                                }
                            }
                        }
                }
                .padding()
            }
        }
    }

    import PlaygroundSupport
    PlaygroundPage.current.setLiveView(照片掃描())
